熱流体解析ソリューション

熱流体解析パッケージ

Femap/Thermal/FlowFemap/Thermal/Flow

Femap/Thermal/FlowFloEFD for Solid Edge

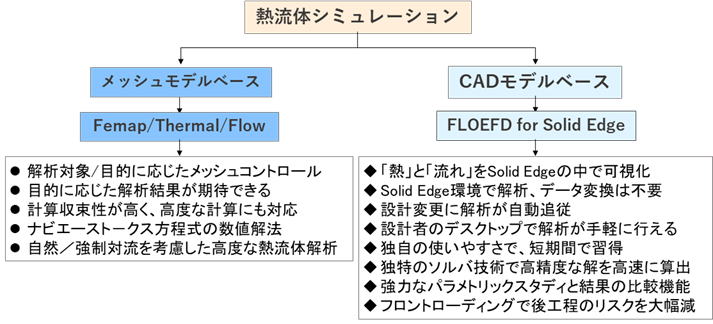

熱流体解析モジュールには、メッシュモデルベースのFemap/Thermal/FlowとCADベースのFloEFDがあります。
熱流体解析モジュールFemap/Thermal/Flowは、解析対象/目的に応じてメッシュモデルの品質をコントロールし、解析を行います。したがって、解析モデルの作成に時間と手間がかかりますが、目的に応じた解析結果が期待できます。
計算はThermalFlowで通信しながら行われるので、計算収束性が高く、高度な計算にも対応できます。
FlowはThermalと連携し、ナビエースト-クス方程式の数値解法による自然/強制対流を加味した高度な熱流体解析ができます。

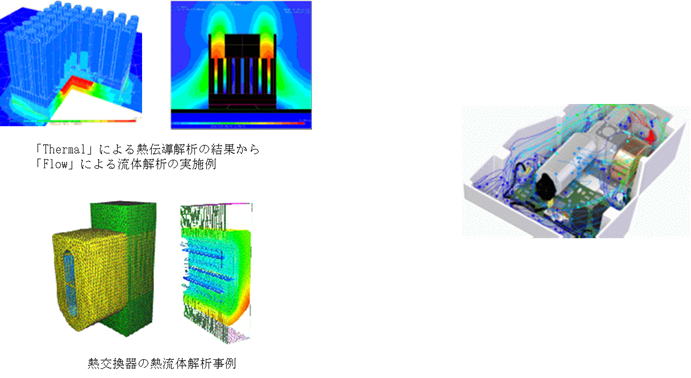

Thermalによる熱伝導解析の結果   Flowによる流体解析の実施例

「Thermal」による熱伝導解析の結果から「Flow」による流体解析の実施例

熱交換器の熱流体解析事例

熱交換器の熱流体解析事例

熱流体解析ソフトウェアFloEFDは、「熱」と「流れ」をSolid Edgeの中で可視化するツールです。
従来は解析の専門家に任せていたCFD(数値流体力学)解析が、設計者のデスクトップで手軽に行えるようになりました。設計者がトライ&エラーを行う「フロントローディング」により、後工程で発生するリスクを大幅に減らせます。

<特長>

  • 独自の使いやすさで、短期間で習得できます。
  • Solid Edge環境で解析できるので、データ変換は不要です。
  • 設計変更に解析が自動追従。解析モデルの換作り直しはいりません。
  • 自動かつ高速なメッシング(Smart CellTM テクノロジー)
  • 独特のソルバ技術で高精度な解を高速に算出します。
  • 強力なパラメトリックスタディ機能と、結果の比較機能で What-if 分析を手軽に行えます。

1980年代に開発されたFloEFDの基本技術は、世界中の設計者・開発者に磨かれ、定評ある「設計者CFD」に進化してきました。その高性能と使いやすさをそのままSolid Edgeユーザーにお届けします。
